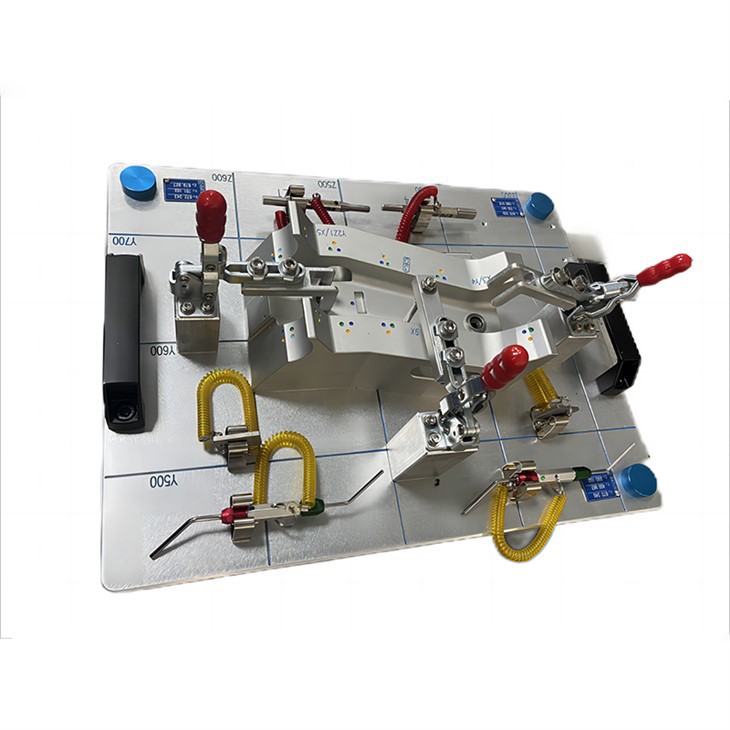

Kinnitusdetailide kontrollimine

Kauba nr:HTCK-001
Toote suurus: 105 * 52 * 48 mm
Materjal: alumiinium, vask ja epoksüvaik

Küsi pakkumist

Toote tutvustus

Toote spetsifikatsioon

tootenimi	Kinnitusdetailide kontrollimine
Kauba nr	HTCK-001
Toote suurus	105 * 52 * 48 mm
Materjal	Alumiinium, vask ja epoksüvaik
Täpsus	0.{1}}.1 mm või teie soovil
Värv	Anodeeritud, alumiiniumvärvi, musta või üksikuid osi saab kohandada vastavalt kliendi soovile
Pinnatöötlus	Liivaprits, kuumtöötlus, liivaprits, kuumtöötlus jne
Töötlemisseadmed	CNC, EDM, Argie Charmilles, freespink, 3DCMM,
Logo meetod	Lasergraveerimine, CNC graveerimine
Rakendus	Autoosade tootjad ja autotehased
Pakendamine	Puidust kast või soovi korral
Testimisseade	Kolme koordinaadiga mõõteseade, mikromeeter, nihikuid

Kinnituse kontrollimine Sissejuhatus

Kontrollseade on kvaliteedi tagamise tööriist, mida kasutatakse tööstuses keeruka kujuga komponentide kvaliteedi kontrollimiseks. Tootjad otsivad abi kinnitusvahendite kontrollimisel, et kontrollida oma toodete mõõtmete täpsust. Samuti kontrollivad nad komponente moonutuste ja kriimustuste suhtes ning kontrollivad, kas osad on õigesti joondatud, ning tõendavad, et toode vastab kõigile vajalikele ohutuskriteeriumidele ja spetsifikatsioonidele.

Tšekikinnituste omadused ja tüübid

CMM-kinnitused on teatud tüüpi kontrollkinnituskomponendid, mis on ette nähtud osade, sondide või toorikute hoidmiseks ja positsioneerimiseks mõõtmete mõõtmise ja muude koordinaatide mõõtmismasina (CMM) mõõtmistoimingute ajal.

Kinnituste kontrollimise tähtsus autotööstuses

Check Fixtures komponendid on kvaliteeditagamise oluline komponent keerukate toodete (nt autod ja lennukid) väljatöötamisel. Kaasaegsed kontrollkinnitusdetailid võimaldavad operaatoril kontrollida sise- või välisosa mõõte või detaile, et näha, kas see on toodetud konstruktsiooni tolerantside piires. Armatuurile võib olla kinnitatud mitu klambrit, tihvti, sondi või muid tööriistu ning selge samm-sammuliste juhiste komplekt, mis tagab, et olenemata sellest, kes on kinnitusseadme operaator, on kontrolli tulemus sama.

Rakendused tootmises

Autoosade kokkupanek:

Kinnitusseadmete kontrollkomponente kasutatakse laialdaselt autotööstuses või muudes tööstusharudes, et kontrollida selliste komponentide mõõtmeid nagu šassiielemendid ja sisedetailid. Need tagavad, et osad sobivad kokkupaneku ajal õigesti kokku ja vastavad rangetele jõudlusstandarditele.

Masstootmiskeskkonnad:

Kui identseid või sarnaseid detaile toodetakse suures koguses, on kinnituste kontrollimine kulutõhus lahendus ühtsuse ja täpsuse tagamiseks. See on ülioluline tootmiseesmärkide saavutamiseks ilma kvaliteedis järeleandmisi tegemata.

Spetsiaalsete mõõteriistade asendamine:

Armatuuride kontrollimine on mitmekülgne alternatiiv spetsiaalsetele mõõteriistadele, nagu pistikumõõturid ja OD mõõturid. Need pakuvad töö lihtsust, pakkudes samas täpseid mõõtmisi, muutes need sobivaks mitmesugusteks tootmisrakendusteks autotööstuses, kosmosetööstuses, elektroonikas ja nii edasi...

Kinnituste kontrollimise eelised

Kulude kokkuhoid:Kontrollseadmete komponendid on üldiselt soodsamad kui spetsiaalsed mõõteriistad, mis vähendab kapitaliinvesteeringuid kontrolliseadmetesse.
Kasutuslihtsus:Need on loodud kasutajasõbralikuks, nõudes operaatoritelt minimaalset koolitust, et tõhusalt kontrollida.
Töökindlus:Armatuuride või mõõteriistade kontrollimine tagab järjepidevad ja korratavad mõõtmised, tagades kvaliteedikontrolli protsesside usaldusväärsuse.
Skaleeritavus:Sobib nii väike- kui ka suuremahulistesse tootmiskeskkondadesse, näidikud kohanduvad erinevate tootmismahtude ja -nõuetega.

Miks valida HT-tööriist?

Siin on mõned kaalukad põhjused, miks valida kinnitusdetailide jaoks HT-tööriistad.

Preemium kvaliteet: Kõrgtäpsed töötlemismasinad tagavad kinnitusdetailide esmaklassilise kontrolli.

Konkurentsivõimeline hind: Ettevõttesisene mehaaniline töötlemine pluss pikaajaline koostöö materjalide tarnijatega ja sekundaarne mehaaniline töötlemine, hoidke meile kulude kokkuhoiuks stabiilset kvaliteeditagamist.

Rahulolugarantii:Kvaliteedisüsteemide ISO9001 sertifikaat muudab kliendid meie tootega rahule.

Paindlik kohandamine:OEM-teenused või kohandatud lahendused on saadaval vastavalt klientide nõudmistele.

Kiire tööaeg:Lühike tsükkel ja õigeaegne kohaletoimetamine range ajaskaala kontrolliga, et tagada tarneaeg.

Tähelepanelik teenindus:Tugev projektijuhtimine ja kogenud inseneritöö tagavad kõrgeima kvaliteedi.

KKK

K: Mis on kinnitusdetailide kontrollimine?

V: Kontrollseade on kvaliteedi tagamise tööriist, mida kasutatakse tööstuses keeruka kujuga komponentide kvaliteedi kontrollimiseks. Neid ei kasutata komponentide valmistamisel, vaid juba valmistatud komponentide vastuvõtmiseks või tagasilükkamiseks vastavalt mõõtmete täpsusele.

K: Mis vahe on kinnitusel ja gabariidil?

V: Vastupidiselt kontrollmõõdikule suudab kontrollseade hoida uuritavat komponenti või töödeldavat detaili kindlalt hästi ennustatavas asendis. Lisaks võib see mahutada ka suvalise arvu mõõtmis- ja muid töövahendeid, näiteks asukoha määramise tihvte, rakise ja klambreid.

K: Millised on kinnitusdetailide kontrollimise olulised elemendid?

V: Ülevaatusseadme põhikomponendid hõlmavad alust (plaati) ja mööbliosa või pesa, puhke-/kontaktpunkte ning võivad sisaldada klambreid, tõkkeid, vaakumit, magneteid ja pneumaatilisi osi.

K: Mis on kontrollkinnitusdetailide põhitõed?

V: Eriti autotööstuses on kontrollkinnitused või "kontrolliabivahendid" või kinnitusdetailide kontrollimine, nagu neile PPAP-protsessis viidatakse, sageli nende kahe hübriid. Need võivad olla konstrueeritud nii, et need hoiaksid detaili näiteks CMM-i kontrollimiseks ja sisaldavad pindu, mis vastavad GD&T skeemide nullpunktidele või auto asukohtadele joonisel. Samad seadmed võivad sisaldada indikaatoreid, mis pakuvad teatud funktsioonide jaoks otseseid muutuvaid mõõtmisandmeid.

K: Mis on mõõteriistade korratavus ja reprodutseeritavus (Gage R&R)

V: Gage'i korratavust ja reprodutseeritavust nimetatakse sageli kui Gage R&R. See on meetod mõõtesüsteemi korratavuse ja reprodutseeritavuse hindamiseks, kui kasutate kinnitusseadmete komponente. Teisisõnu viiakse läbi Gage R&R uuringud, et teha kindlaks, kui suur osa protsessi varieerumisest tuleneb mõõtmissüsteemist.

K: Mille poolest see erineb BIW-seadmest?

V: Kuigi neid mõlemaid kasutatakse autotööstuses intensiivselt, on nende vahel väike erinevus. BIW (Body in White) kinnitus on tootmistööriist, mis hoiab koos 3-keevitatavaid mõõtmetega osi. Autotööstuses kasutatakse kontrollseadet lehtmetallist kereosade lõplike komponentide uurimiseks nii, et kui kõik sõiduki šassii osad asetatakse BIW-kinnitusseadmesse, asetuksid need täpselt üksteisega.

Kuum tags: kinnitusdetailide kontrollimine, Hiina kinnitusdetailide tootjate, tarnijate, tehase kontrollimine
